三菱ASCII碼使用

一， 意思

1.用特定的數值顯示字母，數字，符號。

2.字母，數字，符號又稱之為字符.

3.多個字母和數字又稱之為字符串(STRING)。

如下圖

二， 指令使用

（需謹記1個字符占ASCII的8個位，也就是說一個D區只能存放2個字符）

1.ASC   字符轉ASCII碼  一次固定轉8個字符，如果不夠8個字符默認為空格。

如：ASC     ABCD   D0

總共會轉8個字符一個D區只能存放2個字符，所以指令默認占用4個D區

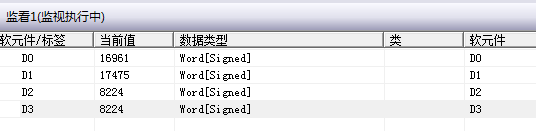

如下圖所示

D0  存放  AB    D1   存放  CD   D2  存放  2個空格    D3  存放  2個空格

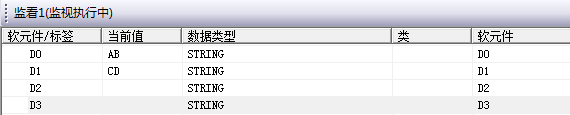

數據格式選擇STRING字符串格式

M8161：選擇8或16位模式

影響ASC，ASCI，HEX,RS,CCD等指令位的使用

M8161=OFF時16位模式則如上圖只是用了4個寄存器。

M8161=ON時    8位模式則使用8個寄存器的低8位，高8位則不使用。

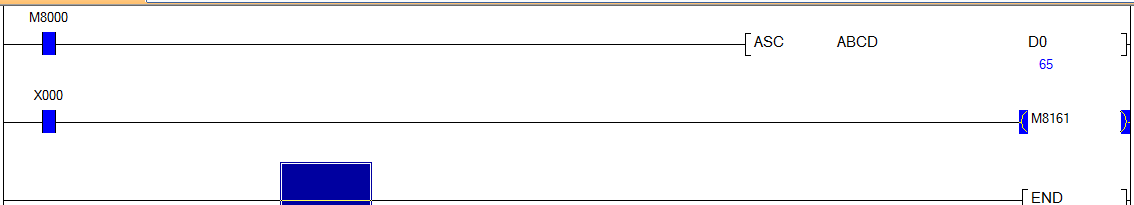

如下圖：

2.ASCI數值轉ASCII碼，要以16進制輸入。

如ASCI   H1234     D0     K4

H1234:要轉換成ASII碼的數值

D0：轉換后的結果存放首地址

K4：要轉化數據的個數   K4  轉換4個ASII碼

如果寫K1只轉換1個，K2轉換2個,K3轉換3個……..

將H1234轉換為ASCII碼后，存放在以D0為首地址的4個字節中

多了重復存放。

少了少存放。

可以將轉化來的數據做對比

D0：當中12849=16#3231

D1:當中13363=16#3433  對應上表

同樣需記得M8161的影響

3.HEX  將ASCII碼轉換數值

HEX    D0   D10     K4

D0：存放有ASCII碼的地址寄存器首地址

D10：將ASCII轉換后存放的地址寄存器首地址

K4：轉換的個數，如果寫K1只轉換1個，K2轉換2個,K3轉換3個……..

同樣需記得M8161的影響

4.$MOV字符傳送

$MOV  “I Love You” D0

將字符傳送要以D0為首地址連續N個地址

N由PLC自己做判斷
