臺達變頻器基礎操作設計

一． 變頻器優勢

1. 軟啟動功能：降低啟動電流，減少對電網的沖擊。

2. 調速功能：電機從零到額定轉速之間的無極調速。

3. 節能功能最多可以減少25%

二． 使用環境

1. 運行環境溫度0-50°

2. 空氣中無腐蝕性氣體。

3. 無粉塵。

三． 安裝注意

1. 變頻器應垂直安裝。

2. 盡量避免將變頻器緊靠在PLC，傳感器等元件旁。

3. 在變頻器斷電后，5分鐘之內不允許觸碰變頻器輸出端子。

四． 工作原理

N=60f(1-s)/p

N:電機轉速單位分

F:電源頻率

S:轉差率

P：磁極對數

出廠時S.P.N都是固定的，只能改變F來修改當前的轉速

但是中國的0-50HZ交流電是固定的。

變頻器自帶將固定220V改變為可變的220V交流電

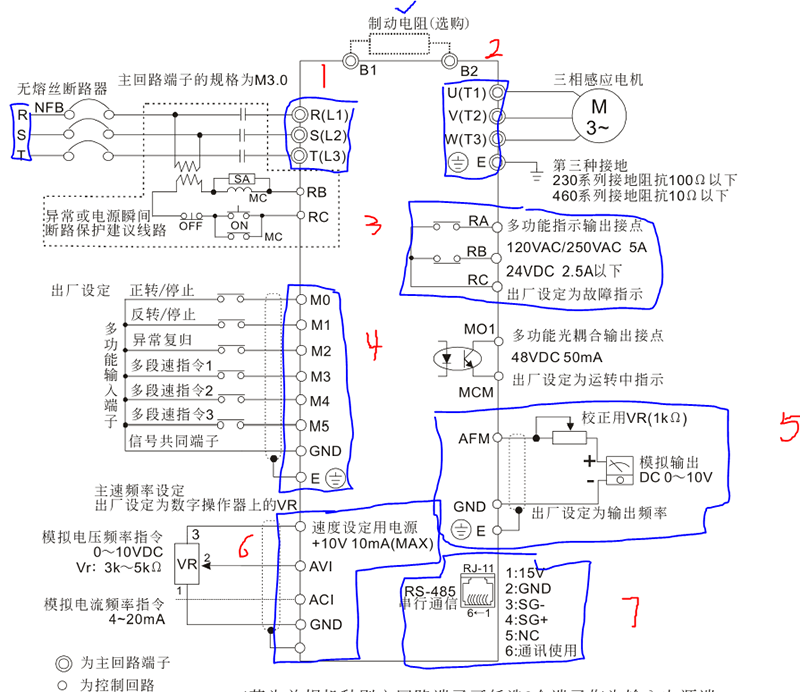

五． 接線說明

1. 變頻器供電電源。

2. 變頻器電機輸出端。

3. 變頻器輸出電源功能可修改。

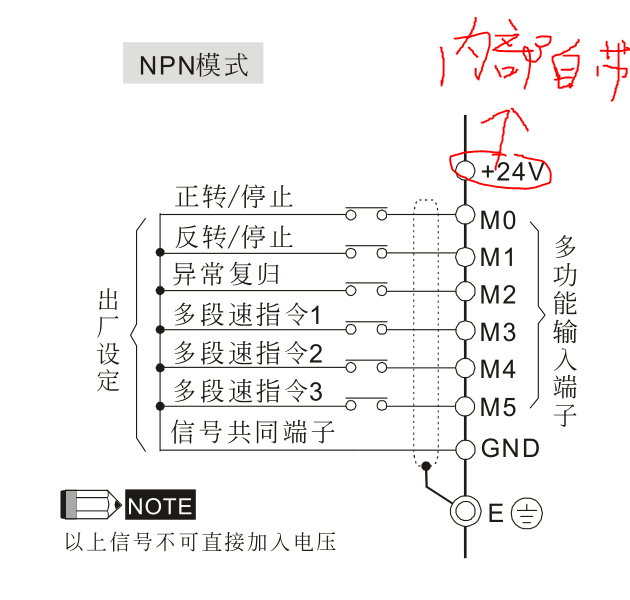

4. 多功能輸入端子，配合PLC或按鈕使用控制變頻器運作。

5. 模擬量輸出0-10.用于變頻器PID或與PLC連接顯示轉速。

6. 模擬量輸入后面詳細講解。

7. 變頻器與PLC通訊端口。

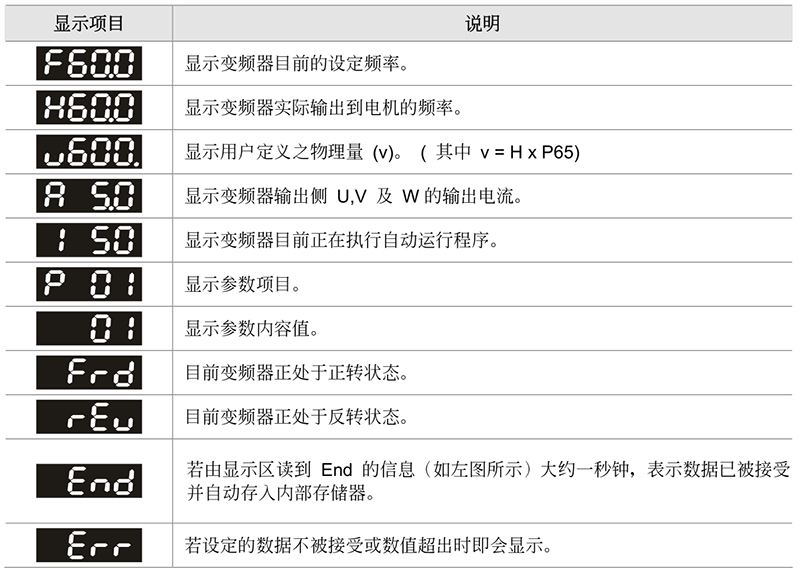

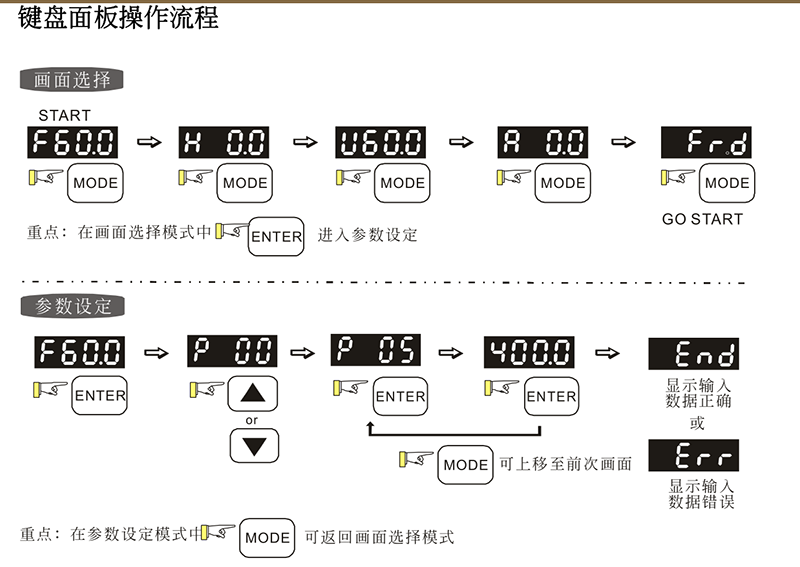

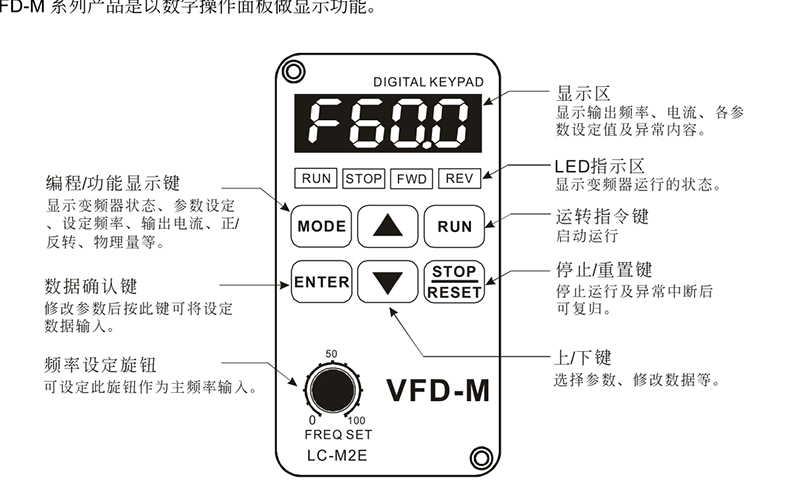

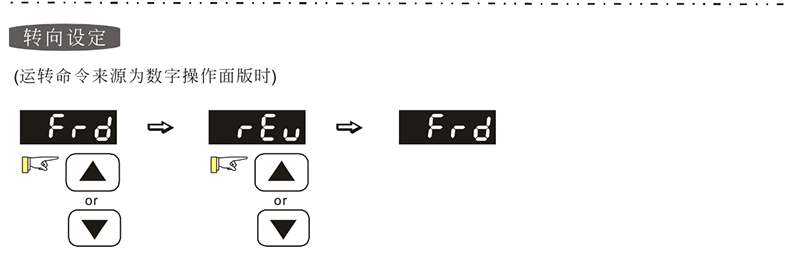

六． 變頻器面板操作

在拿到一臺變頻器（不管是哪一種變頻器）

所有變頻器都有試運行功能

都要進行試運行

為了測試變頻器與電機的連接和電機有無異常聲響等。

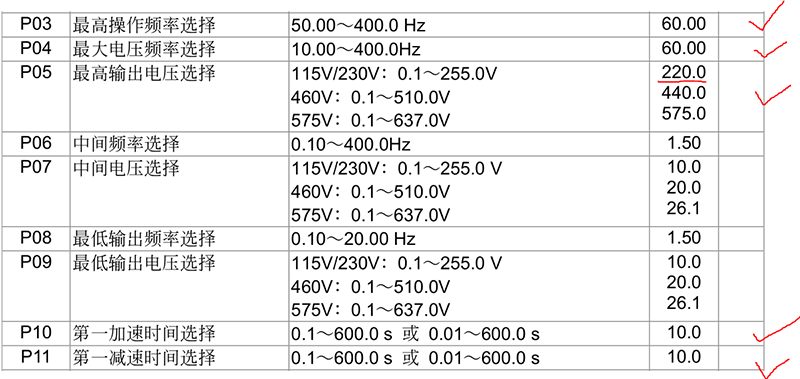

試運行所需要的參數

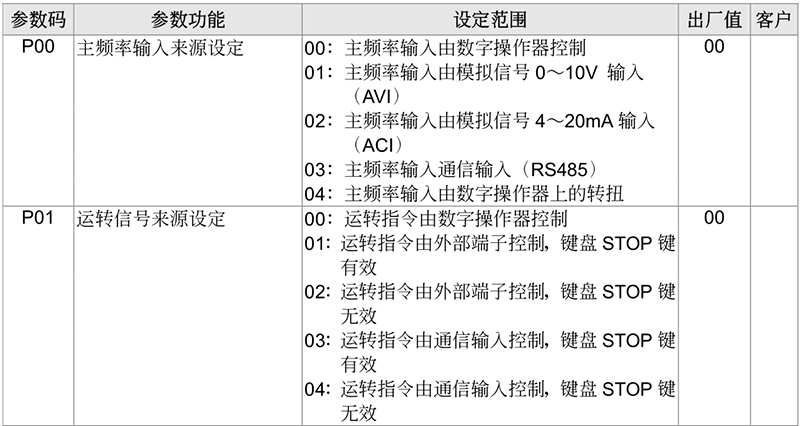

上面P0和P1為重要參數必須要調節

剩下打對勾的是電機設定根據實際情況來寫

七.由外部端子或PLC控制變頻器運行和模擬量設定頻率。

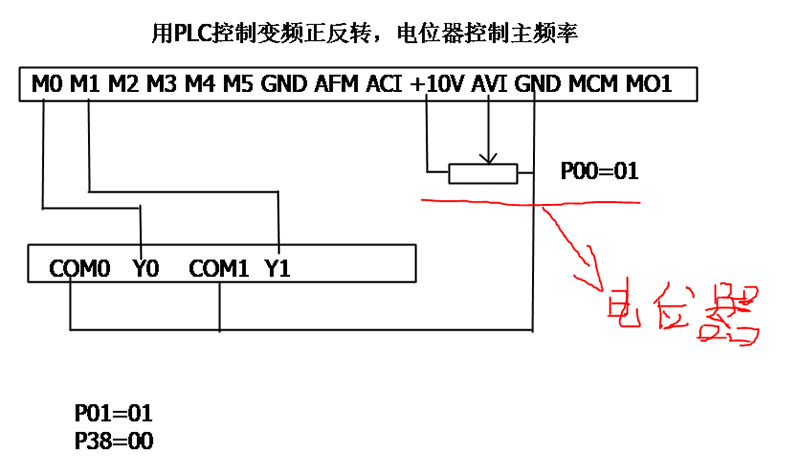

1.PLC控制接線

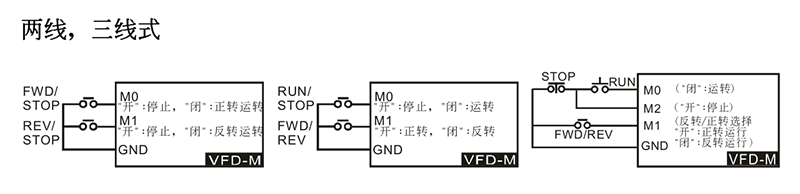

2.按鈕接線

參數設定和PLC控制變頻器相同

八． 多段速控制

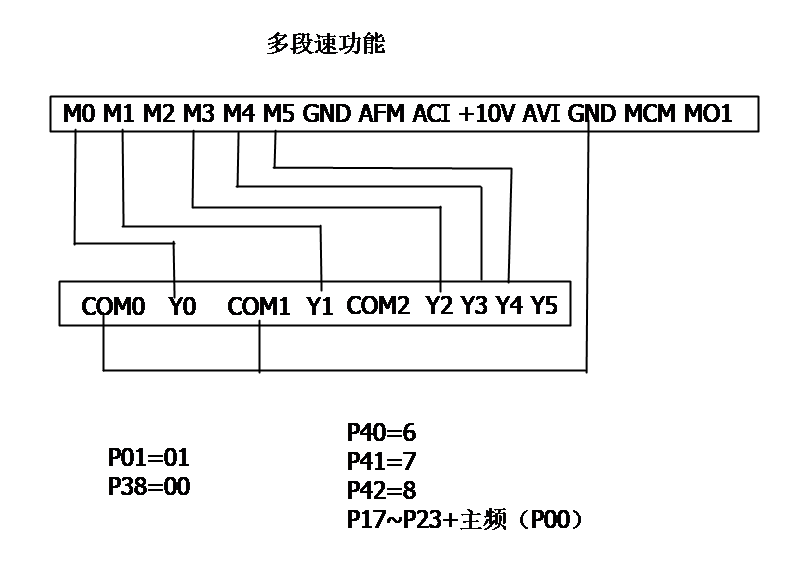

1. 接線

參數設定：

P00=任意參數（所有多功能輸入端子不通的時候頻率以P00參數設定為主）

P01=1

P17=10

P18=15

P19=25

P20=30

P21=40

P22=45

P23=50

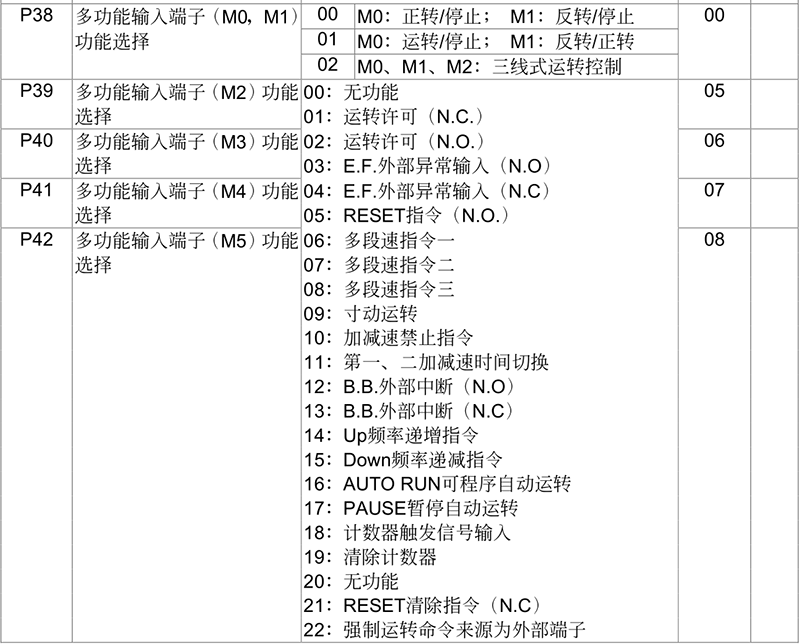

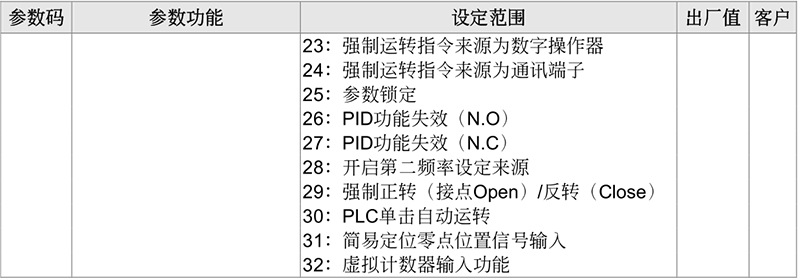

P38=00

P40=6

P41=7

P42=8

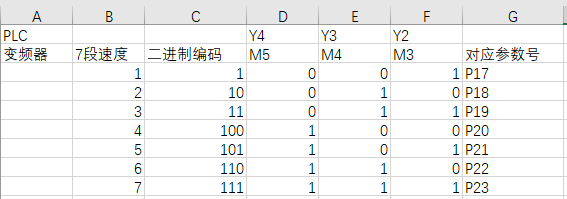

多段速控制總共為8段不同的速度組成在所有多功能輸入端子不通的時候頻率以P00參數設定為主，剩下7段速用M3.M4.M5來控制，控制方式為二進制編碼+ON。如下圖
