PLC課程培訓班-西門子PLC基本指令表及各指令解釋

今天PLC課程培訓班繼續給大家普及PLC小知識，來看看西門子PLC基本指令表及各指令解釋，這對我們掌握PLC是有著不小的幫助的哦。下面和智通職業技能培訓學院小編一起來看看吧。

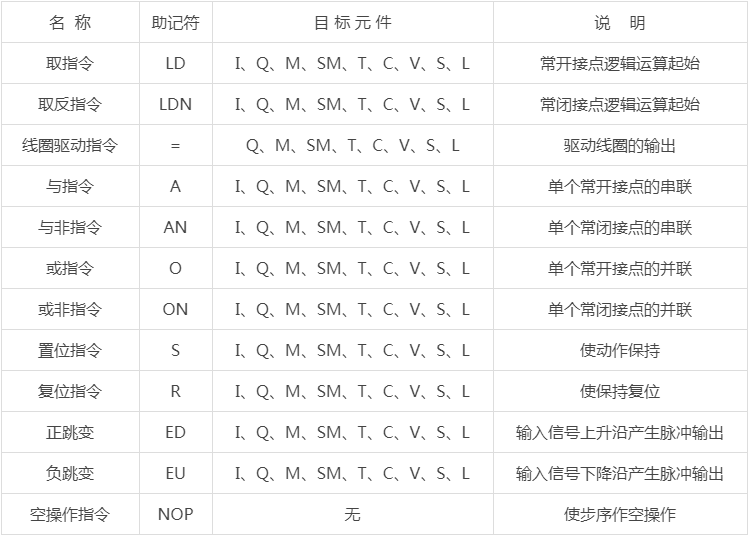

基本指令如表所示

一、標準觸點 LD、A、O、LDN、AN、ON、

LD，取指令。表示一個與輸入母線相連的常開接點指令，即常開接點邏輯運算起始。

LDN，取反指令。表示一個與輸入母線相連的常閉接點指令，即常閉接點邏輯運算起始。

A，與指令。用于單個常開接點的串聯。

AN，與非指令。用于單個常閉接點的串聯。

O，或指令。用于單個常開接點的并聯。

ON，或非指令。用于單個常閉接點的并聯。

二、正、負跳變 ED、EU

ED，在檢測到一個正跳變（從OFF到ON）之后，讓能流接通一個掃描周期。

EU，在檢測到一個負跳變（從ON到OFF）之后，讓能流接通一個掃描周期。

三、輸出 =

=，在執行輸出指令時，映像寄存器中的指定參數位被接通。

四、置位與復位指令S、R

S，執行置位(置1)指令時，從bit或OUT指定的地址參數開始的N個點都被置位。

R，執行復位(置0)指令時，從bit或OUT指定的地址參數開始的N個點都被復位。

置位與復位的點數可以是1-255，當用復位指令時，如果bit或OUT指定的是T或C時，那么定時器或計數器被復位，同時當前值將被清零。

五、空操作指令NOP

NOP指令不影響程序的執行，執行數N（1-255）。

以上就是西門子PLC基本指令表及各指令解釋內容了，供大家學習參考，大家可以靈活運用，想學習更多PLC知識？盡在智通職業技能培訓學院。
