下面智通繼續帶大家了解PLC課程培訓班中繼電器的工作原理即接法，這對工作應用中是具有十分重要的意義，大家可以學習參考。

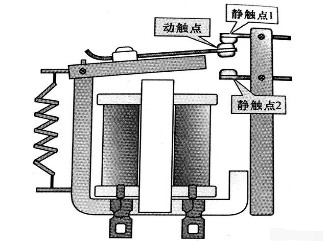

繼電器的轉換觸點是繼電器的一個動觸點和兩個靜觸點。其中動觸點與靜觸點1處于閉會狀態，稱為常閉觸點，動觸點與靜觸點2處于斷開狀態，稱為常開觸點，如下圖所示。

當線圈得電時，其動觸點與靜觸點1立即斷開并與靜觸點2閉合，切斷靜觸點1控制線路，接觸通靜觸點2的控制線路。

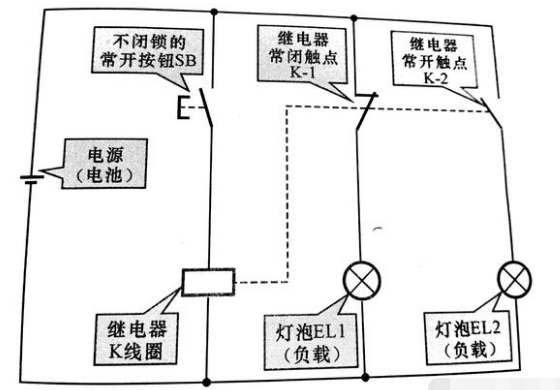

當線圈失電時，動觸點復位，即動觸點與靜觸點2復位斷開并與靜觸點1復位閉合，切斷靜觸點2的控制線路接通靜觸點1的控制線路。如下圖所示：

從上圖可以看出當繼電器K線圈連接在不閉鎖的常開按鈕與電池之間；常閉觸點K-1連接在電池與燈泡EL1z之間，用于控制燈泡EL1的點亮與熄滅；常開觸點k-2連接在電池與燈泡EL2之間，用于控制燈泡EL2的點亮與熄滅。在未接通線路時，燈泡EL2處于熄滅狀態。

按下按鈕SB時，線路接通，繼電器K線圈得電，常閉觸點K-1斷開，切斷燈泡EL1的供電電源，燈泡EL1熄滅；同時常開觸點K-2閉合，接通燈泡EL2的供電電源，燈泡EL2點亮。

松開按鈕SB時，線路斷開，繼電器K線圈失電，常閉觸點K-1復位閉合，接通燈泡EL1的供電電源，燈泡EL1點亮；同時常開觸點K-2復位斷開，切斷燈泡EL2的供電電源，燈泡EL2熄滅。

以上就是智通職業培訓學院PLC課程培訓班為大家提供的繼電器工作原理及接法解析，大家可以學習參考，更多學習內容，咨詢智通職業培訓學院。
