電工學校培訓-建筑電氣工程識圖方法講解

今天電工學校培訓繼續和大家分享建筑電氣工程識圖的方法，據分享人認為建筑電氣識圖應該先建筑后電氣，電氣設計是服務于建筑功能的，所以，本文也以酒店為例分享一下識圖過程。

第一步：看懂建筑底圖-電工學校培訓

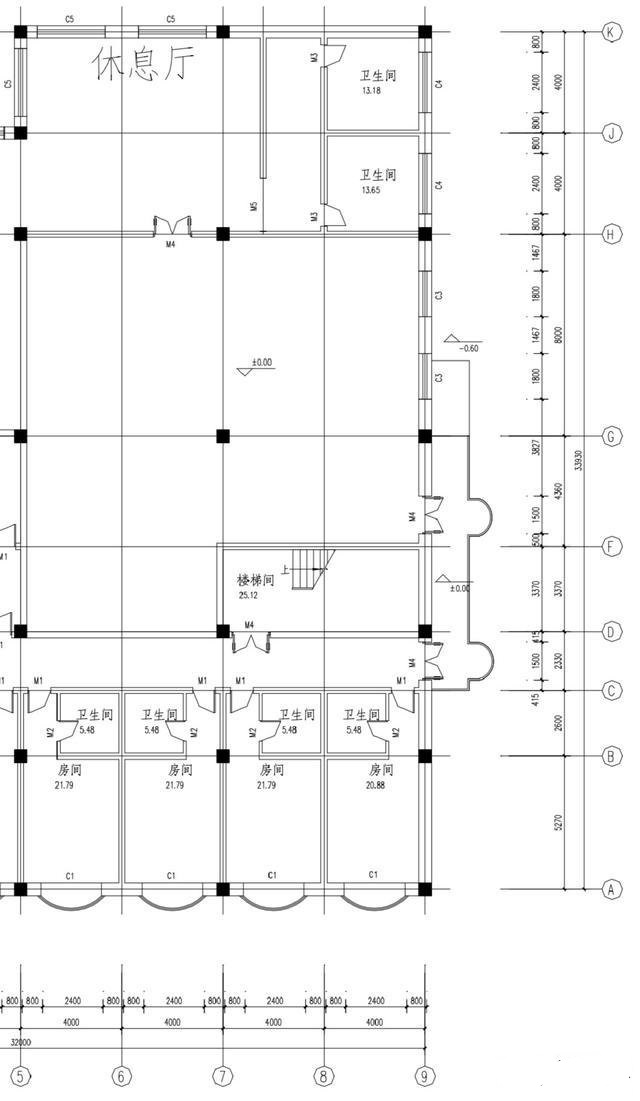

建筑底圖平時用的比較多的就是平面圖，剖面圖，立面圖，看建筑圖我們需要注意軸線之間的距離，軸號，標高等，可以快速對應上與其他平面上下層的關系，大概面積，層高等。然后細看底圖各個功能區了解平面大局，比如酒店的平面，就會有酒店大堂、客房、餐廳、宴會廳、設備房等。

第二步：了解功能區大概有何設備-電工學校培訓

比如說酒店單間客房，一般開門進來就是一個玄關，旁邊衛生間，再到臥室，床邊會有個桌子，布局十分清楚。各個區域都需要照明，所以燈具會落在上面，燈具需要開關控制，也會相應落在就近的墻上。然后衛生間會有吹風機，床頭上會有手機充電，對面墻有電視，桌子會有電熱水壺等等，這些需要插座，所以整體就非常明了，然后對照電氣圖與自己所理解的相差多少，燈具的數量與插座數量具體結合客房需要而定。至于圖例能記住的就記，不能記住的就找圖例表查看，有時候圖例太多不能一一記住也是正常。

第三步：看配電回路-電工學校培訓

首先找到配電箱在何處，客房的配電箱一般會放在衣柜里，上面連了幾個回路一般會標上N1、N2等，順著回路查看連線情況，至于判斷該線連的合不合理，就要熟悉規范了，比如說照明回路與插座回路應分開，所以若是看到燈與插座連在一起那就要注意了；衛生間插座一般單獨回路，若是看到衛生間插座上還穿墻連上外面的其他設備就不太合理。不過照明圖、插座圖、弱電圖一般會分開畫，所以出現這些問題的情況不多。

第四步：弄清配電路由-電工學校培訓

清楚一個房間的走線后，那么電從何來也很重要，一般平面圖上會畫出或者標明線從何來，這時可以對照配電箱系統圖，豎向系統圖。每個小功能區匯總為一個大區，再回到系統，這樣一遍下來我就大概清楚這配電系統了。

電氣設計是一種經驗活，從入門到認知是需要不斷認識的過程，有不懂的內容及時與有經驗的電工溝通，或是老師，同時保持學習的方法，譬如利用休息時間去參加電工培訓，切不可自己悶頭做事對自己發展不利。
