在電工工作中,為了減小人身觸電事故危害以及防護電氣設備有可能出現的漏電故障,通常我們電工證報考會在供電網絡當中有針對性地采取保護接地、保護接零、重復接地三大預防性舉措。雖然這三大舉措經常被同行們掛在嘴邊,但相當部分的同行對其有關知識卻一知半解,不甚了然。那么今天智通電工培訓班就同大家一起,重新溫習一下這方面的有關知識。

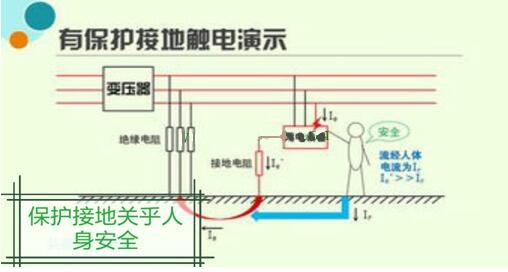

首先來看保護接地舉措,所謂保護接地就是將電氣設備在正常情況下不帶電的金屬外殼或金屬構架,用導電性能良好的導體與大地做可靠連接。該舉措的作用是:當電氣設備的絕緣發生損壞或擊穿后,可將其外殼對地電壓限制在人體安全電壓以內,從而確保人身安全。保護接地舉措適用于中性點不接地的低壓電力系統(如煤礦井下低壓供電系統)中。-電工證報考
接下來看一下保護接零舉措,保護接零舉措同樣是將電氣設備在正常情況下不帶電的金屬外殼或金屬構架用導體于電網內中性線(零線)緊密連接。保護接零舉措的作用是:一旦電氣設備的絕緣被擊穿,便會在保護接零網絡當中形成阻抗很小的短路回路,近而產生很大的短路電流,促使網路中的保護裝置在規定的時間內切斷故障電路,以確保電路故障擴大化。保護接零舉措實用于三相四線制中性點直接接地的低壓供電系統中。-電工證報考
然而現實工作當中的一些故障案例表明,在保護接零系統中,如果只在電網中性點處采用單點接地舉措是不夠安全的,為此還必須在電網零線上一處或多處通過接地裝置與大地再次連接,即形成重復接地舉措。那么如此大費周章的重復接地舉措有何作用?其實重復接地舉措的主要功用集中在以下四個方面:
①、降低漏電故障設備的對地電壓-電工證報考
假設無重復接地舉措,則漏電設備對地電壓為單相短接電流在零線部分形成的電壓降(某些書籍當中將此電壓說為單相相電壓,對此說法感覺有待商榷);而采取重復接地舉措后,則漏電設備外殼對地電壓僅為接地短路電流在(距離最近)重復接地點對地電阻上產生的電壓降,其電壓值較未采取重復接地舉措的值大為降低!
②、減輕電網出現零線斷路故障時的觸電危害-電工證報考
由于其保護機理同①的原理極為相似,故不再贅述。
③、縮短電氣設備發生碰殼或接地短路故障的持續時間-電工證報考
在采用重復接地舉措的供電網絡當中,由于重復接地和工作接地已經構成了零線的并聯分支回路,當出現短路故障后,便能增加短路電流,而且供電線路越長,則短路電流越大,故這就加速了線路中保護裝置的動作,繼而間接縮短了故障的持續時間。
④、改善架空供電線路的防雷性能-電工證報考
架空線路零線上的重復接地裝置,對雷擊電流有很強的就近(對地)分流作用,這就有利于限制雷電過電壓危害,從而改善防雷性能。
